国产PLC可编程控制器控制系统解决方案 DRAC-200 RS232&RS485 丨龙鼎源
发布时间:
2023-11-03
浏览量:
50790
DRAC-200含有3个串行通讯接口，COM1为RS232，COM2、COM3为RS485，用作与外部进行数据交换。串行通讯接口均为RJ45接头，均支持标准的Modbus协议。用户可在UHCDesigner编程软件的“通讯口配置”选项中设置这些串口的波特率等配置。

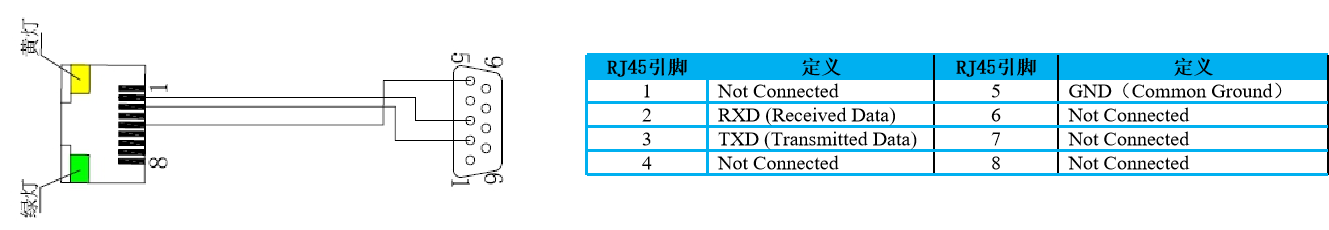

RS232的RJ45接口与DB9母头连接示意图：

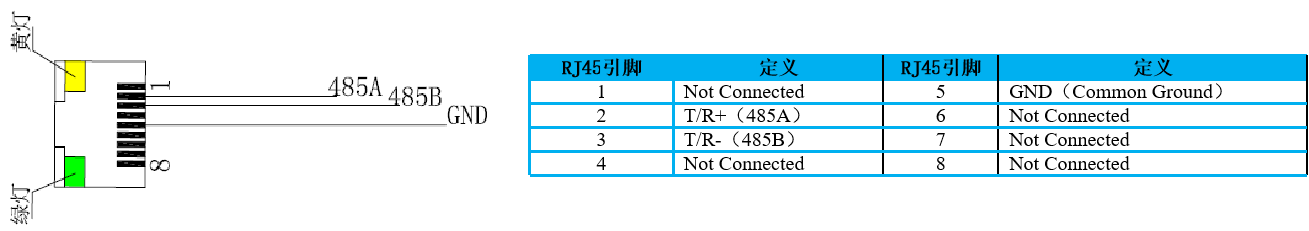

RS485的RJ45引脚分配：

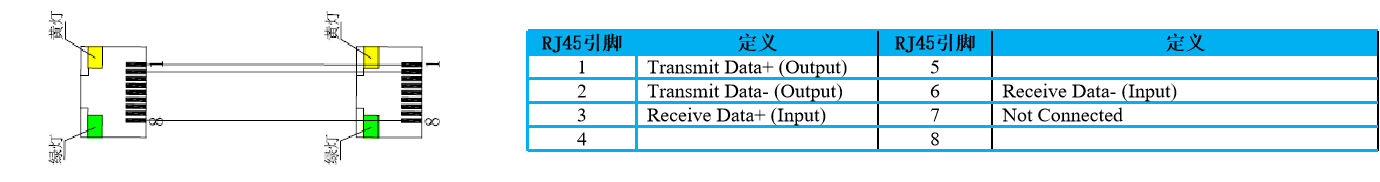

DRAC-200含有2个独立的100/10M以太网口RJ45型接口，黄灯是数据灯，绿灯是连接灯。端口连接上网络后，绿灯亮；端口上有数据发送或接收时，黄灯闪烁，没有数据传输时，黄灯熄灭。以太网接线图如下图所示：
