国产PLC可编程控制器控制系统解决方案IIE-Logic ELC200 硬件-安装
发布时间:
2023-11-30
浏览量:
46760
安装维护
5.1 安装
ELC200 可采用 35mm 导轨安装或壁挂式安装两种方式。
5.1.1 导轨安装
在 ELC200 上配套有导轨安装片，安装时，仅需要在机柜安装板上固定导轨，之后将
导轨片固定在导轨上。导轨片如下图所示（单位为：mm）。

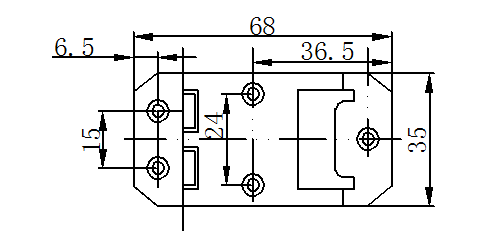

图 2 导轨片结构
5.1.2 壁挂式安装
在设备上有配有安装螺丝孔，可以通过如下开孔尺寸在机柜安装板上打孔来固定控制器。
安装尺寸如下图所示（单位为：mm）。

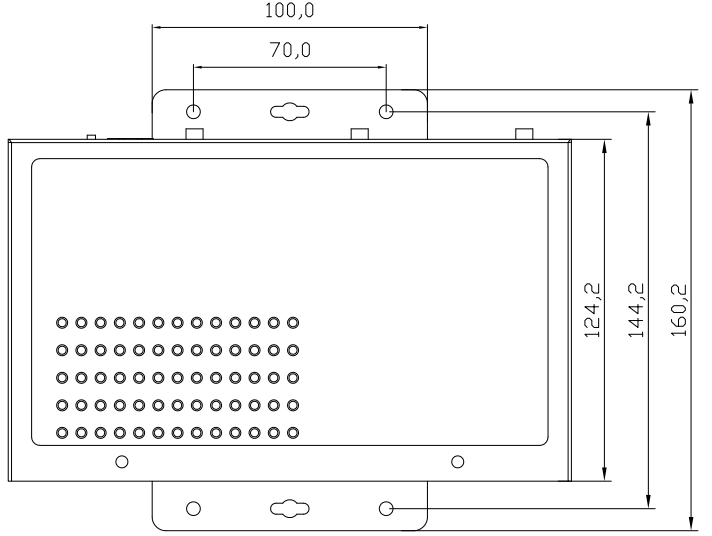

图 3 壁挂式固定安装尺寸
5.2 拆卸
步骤 1：如采用导轨安装，在拆卸过程中，需要在垂直方向，用力往下按压设备，使导
轨片脱离导轨，可以将设备从导轨上取下；
步骤 2：如采用法兰安装方式，在拆除 ELC200 底板上的固定螺丝即可。
